资源绑定

前言

大型系统建设，会遇到很多异构的系统：不同平台和供应商的数据存储、消息系统和 web 资源。

通过 Dapr 资源绑定，你的业务服务可以直接与外部应用程序的外部资源集成。来自外部系统的事件可能会触发服务中传递上下文信息的操作。 然后，你的服务可以通过在另一个外部系统中触发事件来展开操作，同时传递上下文有效负载信息。 你的服务不需要耦合或识别外部资源就进行通信。 该管道封装在预定义的 Dapr 组件中。要使用的 Dapr 组件可在运行时轻松地进行交换，无需更改代码。

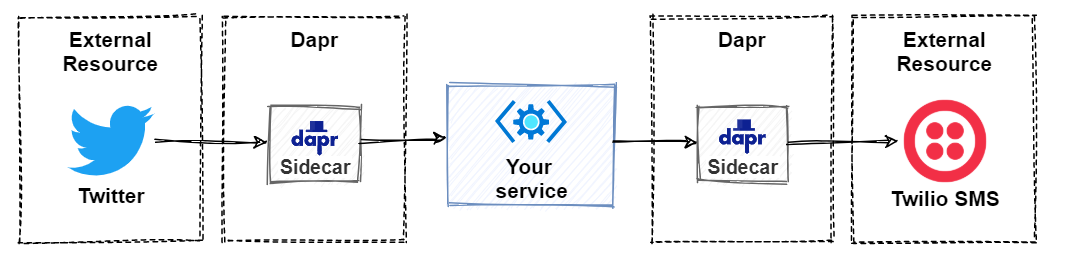

下图显示了此操作的一般逻辑：

tip

乍一看，资源绑定行为可能与本书前面介绍的 发布订阅 模式类似。 尽管它们有相似之处，但也有不同之处。发布订阅 侧重于服务之间的异步通信。 资源绑定具有更大的范围。 它侧重于软件平台之间的系统互操作性。 在不同的应用程序、数据存储和微服务应用程序之外的服务之间交换信息。

特性

输入绑定

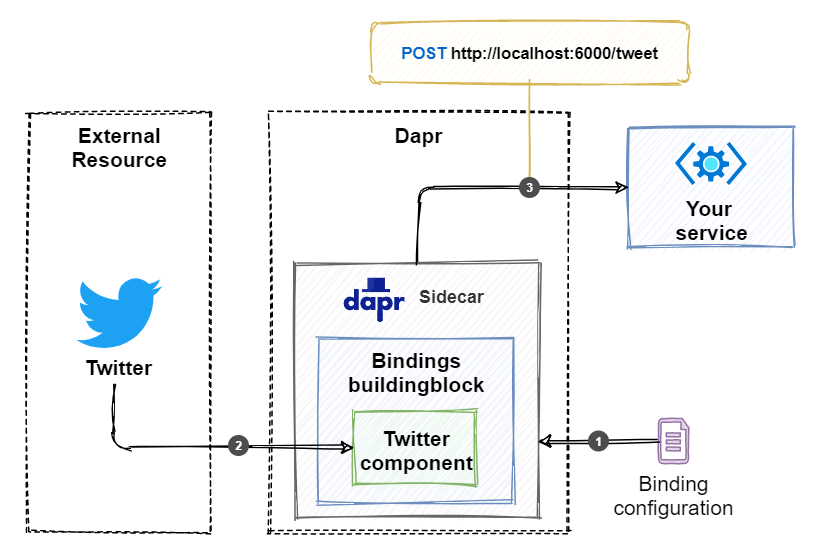

输入绑定通过外部资源的传入事件消息。 若要接收事件和数据，请从服务中注册一个将成为 事件处理程序 的公共终结点。 如下图：

  1. Dapr sidecar 读取绑定配置文件，并订阅为外部资源指定的事件。 在此示例中，事件源是一个 Twitter 帐户。
  2. 当在 Twitter 上发布了匹配的推文时，在 Dapr sidecar 中运行的绑定组件会选取它并触发一个事件。
  3. Dapr sidecar 调用事件处理程序 /tweet ，这必须是一个 HttpPost 操作。
  4. 处理事件后，服务将返回 HTTP 状态码 200 OK 。

输出绑定

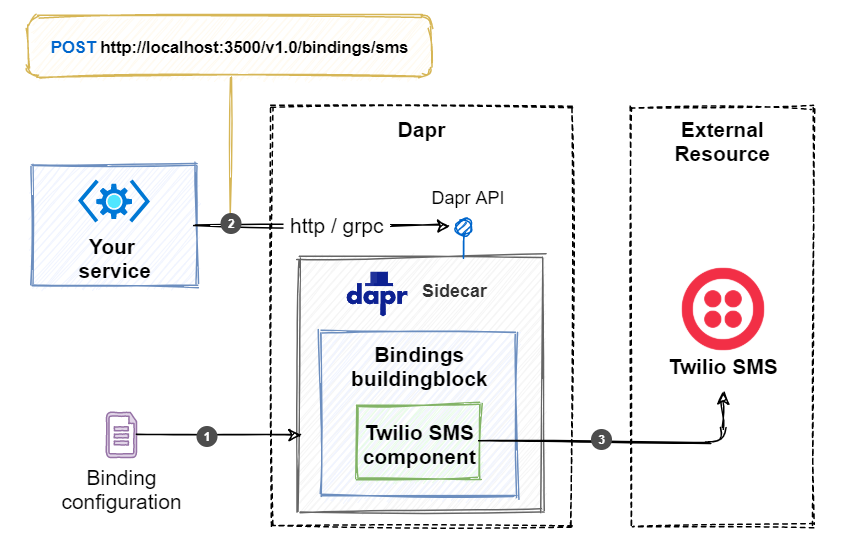

输出绑定能够触发调用外部资源事件。 同样，需要先编写绑定配置 YAML 文件。一旦触发一个事件，该事件在应用程序的 Dapr sidecar 上调用绑定 API。如下图：

  1. Dapr 读取绑定配置文件，其中包含有关如何连接到外部资源的信息。 在此示例中，外部资源是 Twilio 的 SMS 帐户。
  2. 应用程序调用 sidecar 的 /v1.0/bindings/sms 。 在这种情况下，它使用 HTTP POST 来调用 API。 还可以使用 gRPC。
  3. 在 Dapr sidecar 中运行的绑定组件会调用外部消息系统来发送消息。 消息将包含 POST 请求中传递的数据。

开发

本篇基于 MQTT 消息中间件技术，讲解如何开发.net服务。

前置条件

部署MQTT消息服务：

docker run -d --name emqx -p 1883:1883 -p 18083:18083 emqx/emqx
tip

EMQ X 是一款完全开源，高度可伸缩，高可用的分布式 MQTT 消息服务器，适用于 IoT、M2M 和移动应用程序，可处理千万级别的并发客户端。

配置组件

Localhost

当在单机模式下使用 dapr init 时，Dapr CLI会自动提供一个状态存储(Redis)，并在components目录中创建文件binding.yaml

  • 在Linux/MacOS上位于 $HOME/.dapr/components，
  • 在Windows上位于 %USERPROFILE%/.dapr/components。

Kubernetes

在 Kubernetes 中部署下面的文件 kubectl apply -f binding.yaml

binding.yaml
apiVersion: dapr.io/v1alpha1
kind: Component
metadata:
  name: mybinding
spec:
  type: bindings.mqtt
  version: v1
  metadata:
  - name: url
    value: mqtt://localhost:1883
  - name: topic
    value: mytopic
  - name: consumerID
    value: "{uuid}"
其他配置详见这里

https://docs.dapr.io/reference/components-reference/supported-bindings/mqtt/#spec-metadata-fields

订阅消息

[HttpPost("/mybinding")]
public ActionResult MsgIn([FromBody] WeatherForecast data)
{
    Console.WriteLine($"message received at {data.Date.ToLongTimeString()}.");
    return Ok();
}
注意

MsgIn方法需要是 HttpPost 请求，参数在Body里面。

在上面的示例中，Dapr 将在事件发生是调用 /mybinding 接口。

发布消息

[HttpGet]
public async Task<ActionResult> MsgOut()
{
    await _daprClient.InvokeBindingAsync("mybinding", "create", new WeatherForecast { Date = DateTime.Now });
    return Ok();
}

上面的示例中，create 为消息中间件的操作。 常见操作包括：create、get、delete、list。

通过swagger发送消息，同时你也会收到如下消息：

== APP == message received at 12:57:31.
